Rydym yn trosoledd peiriant sgïo gêr Kashifuji KPS30 Japan i sicrhau cywirdeb gêr Dosbarth 5 ISO (modiwl 0.1-5.0). Mae peiriannau torri gwifren Seibu M50B a chanolfannau peiriannu aml-echel (hyd at 2100x1060) yn cyflawni gorffeniadau drych ultra (±0.002mm). Mae offer castio ar raddfa fawr yn cefnogi dimensiynau peiriannu hyd at 3800x1500x1200 (gyda goddefgarwch rhydd o ±0.03mm). Yn seiliedig ar y sylfaen hon, rydym yn datblygu cynhyrchion craidd megis mynegewyr cam (addasadwy i ±15 eiliad arc), tablau cylchdro gwag (addasadwy i Llai na neu'n hafal i 10 eiliad arc), gostyngwyr planedol (P0 Llai na neu'n hafal i 1 munud arc), a geriad tonnau straen (addasadwy i Llai na neu'n hafal i 5 eiliad arc). Mae'r cynhyrchion hyn yn darparu datrysiadau trawsyrru manwl sefydlog a dibynadwy ar gyfer gweithgynhyrchwyr offer, ffatrïoedd defnyddwyr terfynol, ac offer pecynnu a phrosesu tybaco.

Mae'r rhan fwyaf o ddannedd lleihäwr gêr harmonig Hansheng yn cael eu rhwyllo'n barhaus, gelwir ei enw arall hefyd yn Strain Wave Gearing, gyda'r ddau barth meshing 180 gradd ar wahân. Mae hyn yn golygu bod effeithiau gwallau traw a gwallau traw cronedig ar gywirdeb cylchdro yn cael eu canslo, gan sicrhau cywirdeb lleoliadol a chylchdro uchel.

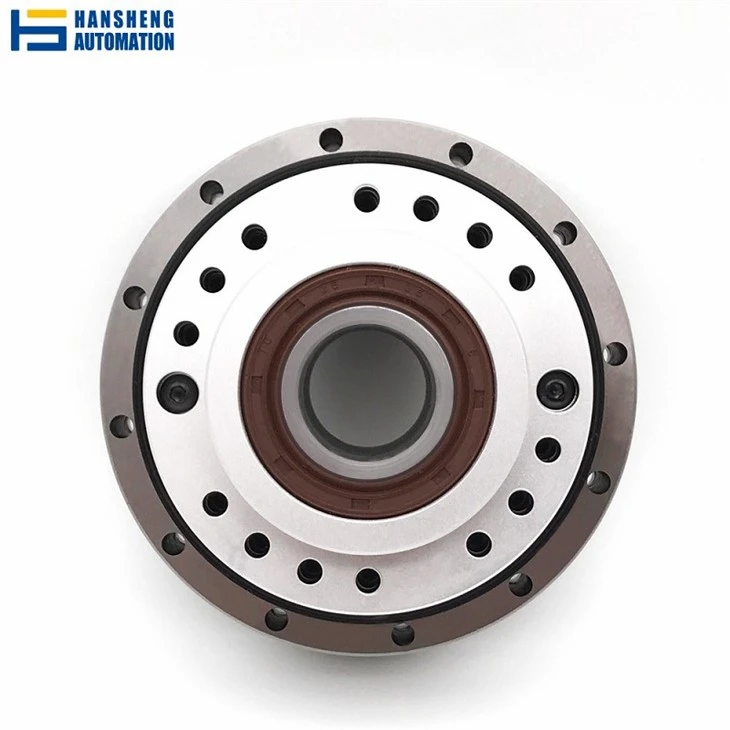

Mae Hansheng yn cynnig pedwar math o leihäwr harmonig cyfres SHF, yr un cyntaf yw math addasadwy troelli (SHF-I), yr ail yw math gwag (SHF-II), a'r trydydd yw math integredig (SHF-III). Yr un olaf yw'r math mewnbwn siafft-(SHF-IV), a all fodloni gwahanol anghenion a chymwysiadau cwsmeriaid. Nodweddir y math addasadwy gwerthyd (SHF-I) gan grynodeb, gallu trorym uchel, ac anhyblygedd uchel, ac mae'r generadur tonffurf yn addasu'r gwerthyd yn awtomatig er hwylustod. Nodweddir y math gwag (SHF-II) gan grynodeb, cynhwysedd trorym uchel, anhyblygedd, a strwythur agor canolog diamedr mawr. Nodweddir y math integredig (SHF-III) gan ddyluniad cryno, gallu torque uchel, anhyblygedd uchel, a math integreiddio awyrennau generadur tonnau. Nodweddir y math mewnbwn siafft (SHF-IV) gan ddyluniad cryno, cynhwysedd trorym uchel, anhyblygedd uchel, a mewnbwn ac allbwn cyfechelog.

SHF{0}}I Spindle Math Addasadwy	Dogn	Torque â Gradd mewn Mewnbwn2000r/munud (Nm)	Torque Uchaf a Ganiateir wrth Stopio Cychwyn (Nm)	Gwerth Uchafswm Trorym Llwytho Cyfartalog (Nm)	Trorym Uchaf a Ganiateir ar unwaith (Nm)	Cyflymder mewnbwn uchaf a ganiateir (r/munud)	Cyflymder Mewnbwn Cyfartalog Caniataol (r/munud)	Adlach Arc eiliad	Awr Bywyd Dylunio
SHF-14-I	30	3.8	8.6	7.8	16	8000	3500	Llai na neu'n hafal i 20	10000
	50	5.1	17	6.6	33			Llai na neu'n hafal i 20	10000
	80	7.4	22	10.5	45			Llai na neu'n hafal i 10	15000
	100	7.4	27	10.5	51			Llai na neu'n hafal i 10	15000
SHF-17-I	30	8.4	15.2	11.5	29	7000	3500	Llai na neu'n hafal i 20	10000
	50	15.2	32	25	66			Llai na neu'n hafal i 20	10000
	80	21	41	26	83			Llai na neu'n hafal i 10	15000
	100	23	52	38	108			Llai na neu'n hafal i 10	10000
SHF-20-I	30	14	26	19	48	6000	3500	Llai na neu'n hafal i 20	10000
	50	24	53	32	93			Llai na neu'n hafal i 20	10000
	80	32	70	45	121			Llai na neu'n hafal i 10	15000
	100	38	78	47	140			Llai na neu'n hafal i 10	15000
	120	38	83	47	140			Llai na neu'n hafal i 10	15000
SHF-25-I	30	26	48	36	90	5500	3500	Llai na neu'n hafal i 20	10000
	50	37	93	52	177			Llai na neu'n hafal i 20	10000
	80	60	130	83	242			Llai na neu'n hafal i 10	15000
	100	64	149	103	270			Llai na neu'n hafal i 10	15000
	120	64	159	103	289			Llai na neu'n hafal i 10	15000
	160	64	167	103	298			Llai na neu'n hafal i 10	15000
SHF-32-I	50	72	205	103	363	4500	3500	Llai na neu'n hafal i 20	10000
	80	112	289	159	540			Llai na neu'n hafal i 10	15000
	100	130	325	208	635			Llai na neu'n hafal i 10	15000
	120	130	335	205	652			Llai na neu'n hafal i 10	15000

SHF{0}}II Math Hollow	Dogn	Torque â Gradd mewn Mewnbwn2000r/munud (Nm)	Torque Uchaf a Ganiateir wrth Stopio Cychwyn (Nm)	Gwerth Uchafswm Trorym Llwytho Cyfartalog (Nm)	Trorym Uchaf a Ganiateir ar unwaith (Nm)	Cyflymder Mewnbwn Uchaf a Ganiateir (r/munud)	Cyflymder Mewnbwn Cyfartalog Caniataol (r/munud)	Adlach Arc eiliad	Awr Bywyd Dylunio
SHF-14-II	30	3.8	8.6	7.8	16	8000	3500	Llai na neu'n hafal i 20	10000
	50	5.1	17	6.6	33			Llai na neu'n hafal i 20	10000
	80	7.4	22	10.5	45			Llai na neu'n hafal i 10	15000
	100	7.4	27	10.5	51			Llai na neu'n hafal i 10	15000
SHF-17-II	30	8.4	15.2	11.5	29	7000	3500	Llai na neu'n hafal i 20	10000
	50	15.2	32	25	66			Llai na neu'n hafal i 20	10000
	80	21	41	26	83			Llai na neu'n hafal i 10	15000
	100	23	52	38	108			Llai na neu'n hafal i 10	10000
SHF-20-II	30	14	26	19	48	6000	3500	Llai na neu'n hafal i 20	10000
	50	24	53	32	93			Llai na neu'n hafal i 20	10000
	80	32	70	45	121			Llai na neu'n hafal i 10	15000
	100	38	78	47	140			Llai na neu'n hafal i 10	15000
	120	38	83	47	140			Llai na neu'n hafal i 10	15000
SHF-25-II	30	26	48	36	90	5500	3500	Llai na neu'n hafal i 20	10000
	50	37	93	52	177			Llai na neu'n hafal i 20	10000
	80	60	130	83	242			Llai na neu'n hafal i 10	15000
	100	64	149	103	270			Llai na neu'n hafal i 10	15000
	120	64	159	103	289			Llai na neu'n hafal i 10	15000
	160	64	167	103	298			Llai na neu'n hafal i 10	15000
SHF-32-II	50	72	205	103	363	4500	3500	Llai na neu'n hafal i 20	10000
	80	112	289	159	540			Llai na neu'n hafal i 10	15000
	100	130	325	208	635			Llai na neu'n hafal i 10	15000
	120	130	335	205	652			Llai na neu'n hafal i 10	15000

SHF-III Math Integredig	Dogn	Torque â Gradd mewn Mewnbwn2000r/munud (Nm)	Torque Uchaf a Ganiateir wrth Stopio Cychwyn (Nm)	Gwerth Uchafswm Trorym Llwytho Cyfartalog (Nm)	Trorym Uchaf a Ganiateir ar unwaith (Nm)	Cyflymder Mewnbwn Uchaf a Ganiateir (r/munud)	Cyflymder Mewnbwn Cyfartalog Caniataol (r/munud)	Adlach Arc eiliad	Awr Bywyd Dylunio
SHF-14-III	30	3.8	8.6	7.8	16	8000	3500	Llai na neu'n hafal i 20	10000
	50	5.1	17	6.6	33			Llai na neu'n hafal i 20	10000
	80	7.4	22	10.5	45			Llai na neu'n hafal i 10	15000
	100	7.4	27	10.5	51			Llai na neu'n hafal i 10	15000
SHF-17-III	30	8.4	15.2	11.5	29	7000	3500	Llai na neu'n hafal i 20	10000
	50	15.2	32	25	66			Llai na neu'n hafal i 20	10000
	80	21	41	26	83			Llai na neu'n hafal i 10	15000
	100	23	52	38	108			Llai na neu'n hafal i 10	10000
SHF-20-III	30	14	26	19	48	6000	3500	Llai na neu'n hafal i 20	10000
	50	24	53	32	93			Llai na neu'n hafal i 20	10000
	80	32	70	45	121			Llai na neu'n hafal i 10	15000
	100	38	78	47	140			Llai na neu'n hafal i 10	15000
	120	38	83	47	140			Llai na neu'n hafal i 10	15000
SHF-25-III	30	26	48	36	90	5500	3500	Llai na neu'n hafal i 20	10000
	50	37	93	52	177			Llai na neu'n hafal i 20	10000
	80	60	130	83	242			Llai na neu'n hafal i 10	15000
	100	64	149	103	270			Llai na neu'n hafal i 10	15000
	120	64	159	103	289			Llai na neu'n hafal i 10	15000
	160	64	167	103	298			Llai na neu'n hafal i 10	15000
SHF-32-III	50	72	205	103	363	4500	3500	Llai na neu'n hafal i 20	10000
	80	112	289	159	540			Llai na neu'n hafal i 10	15000
	100	130	325	208	635			Llai na neu'n hafal i 10	15000
	120	130	335	205	652			Llai na neu'n hafal i 10	15000

SHF-IV Math mewnbwn siafft	Dogn	Torque â Gradd mewn Mewnbwn2000r/munud (Nm)	Torque Uchaf a Ganiateir wrth Stopio Cychwyn (Nm)	Gwerth Uchafswm Trorym Llwytho Cyfartalog (Nm)	Trorym Uchaf a Ganiateir ar unwaith (Nm)	Cyflymder mewnbwn uchaf a ganiateir (r/munud)	Cyflymder Mewnbwn Cyfartalog Caniataol (r/munud)	Adlach Arc eiliad	Awr Bywyd Dylunio
SHF-14-IV	30	3.8	8.6	7.8	16	8000	3500	Llai na neu'n hafal i 20	10000
	50	5.1	17	6.6	33			Llai na neu'n hafal i 20	10000
	80	7.4	22	10.5	45			Llai na neu'n hafal i 10	15000
	100	7.4	27	10.5	51			Llai na neu'n hafal i 10	15000
SHF-17-IV	30	8.4	15.2	11.5	29	7000	3500	Llai na neu'n hafal i 20	10000
	50	15.2	32	25	66			Llai na neu'n hafal i 20	10000
	80	21	41	26	83			Llai na neu'n hafal i 10	15000
	100	23	52	38	108			Llai na neu'n hafal i 10	10000
SHF-20-IV	30	14	26	19	48	6000	3500	Llai na neu'n hafal i 20	10000
	50	24	53	32	93			Llai na neu'n hafal i 20	10000
	80	32	70	45	121			Llai na neu'n hafal i 10	15000
	100	38	78	47	140			Llai na neu'n hafal i 10	15000
	120	38	83	47	140			Llai na neu'n hafal i 10	15000
SHF-25-IV	30	26	48	36	90	5500	3500	Llai na neu'n hafal i 20	10000
	50	37	93	52	177			Llai na neu'n hafal i 20	10000
	80	60	130	83	242			Llai na neu'n hafal i 10	15000
	100	64	149	103	270			Llai na neu'n hafal i 10	15000
	120	64	159	103	289			Llai na neu'n hafal i 10	15000
	160	64	167	103	298			Llai na neu'n hafal i 10	15000
SHF-32-IV	50	72	205	103	363	4500	3500	Llai na neu'n hafal i 20	10000
	80	112	289	159	540			Llai na neu'n hafal i 10	15000
	100	130	325	208	635			Llai na neu'n hafal i 10	15000
	120	130	335	205	652			Llai na neu'n hafal i 10	15000

C: Beth yw Strain Wave Gearing?

A: Mae Strain Wave Gearing yn flwch gêr lleihau manylder uchel sy'n galluogi-cylchdroi manwl uchel, a'i fantais fwyaf yw ei fod yn galluogi allbwn torque uchel. Mae'r blwch gêr yn cynnwys osgiliadur a gêr hyblyg yn bennaf, ac mae eu rhyngweithio yn galluogi -mudiad manwl uchel.

C: Sut mae Strain Wave Gearing yn gweithio?

A: Mae Strain Wave Gearing yn gweithio trwy gylchdroi'r osgiliadur i symud y gêr hyblyg. Mae'r gerau hyblyg yn cael eu cario gan ddannedd mewnol, sy'n gysylltiedig â Bearings peli dur y tu mewn i'r oscillator. Wrth i'r oscillator gylchdroi, mae dannedd y gêr hyblyg yn cael eu cywasgu ac mae rhywfaint o anffurfiad yn digwydd, sy'n achosi i'r siafft allbwn fod â chyflymder cylchdro gwahanol na'r siafft mewnbwn.

C: Beth yw manteision Strain Wave Gearing dros fathau eraill o flychau gêr?

A: Mae gan Strain Wave Gearing torque allbwn a chywirdeb uwch na mathau eraill o flychau gêr. Mae gallu rhannu llwyth gwell ei gerau allbwn a'r gallu i gyflawni gwallau gwrthdro isel iawn yn ei gwneud yn ddelfrydol ar gyfer cymwysiadau sydd angen cywirdeb cylchdro uchel.
