Gyda Hollow Reducer gyda manwl gywirdeb y gellir ei addasu o Llai na neu'n hafal i 10 eiliad arc yn greiddiol iddo, rydym yn cynnig datrysiad trosglwyddo a gweithgynhyrchu manwl gywir. Mae hyn yn amrywio o fynegewyr cam gyda thrachywiredd addasadwy o ±15 eiliad arc, i gostyngwyr planedol gydag adlach manwl iawn o Llai na neu'n hafal i 1 munud arc, a gostyngwyr harmonig gydag adlach y gellir ei addasu o Llai na neu'n hafal i 5 eiliad arc. Mae ein llinell gynnyrch gynhwysfawr yn cwmpasu gweithgynhyrchu gêr gyda chywirdeb ISO/DIN/GB Gradd 5, galluoedd peiriannu CNC gyda gorffeniadau drych ultra- o ±0.002mm, a chastiadau gyda goddefiannau manwl gywir o ±0.03mm (dimensiynau peiriannu mwyaf o 3800 x 1500 x 1200). P'un a ydych chi'n wneuthurwr offer, gwneuthurwr terfynell, neu ddosbarthwr, mae ein llinell gynnyrch gynhwysfawr yn cynnig cydrannau manwl gywir a gwasanaethau gweithgynhyrchu.

Mae dirfawr angen trawsyriant uchel{0}fanwl a dibynadwyedd uchel ym maes roboteg a gweithgynhyrchu awtomataidd. Mae gostyngwyr gwag, gyda'u perfformiad gwych, yn dod yn ateb trosglwyddo delfrydol sy'n dangos rhagolygon cymhwysiad gwych a galw cryf yn y farchnad.

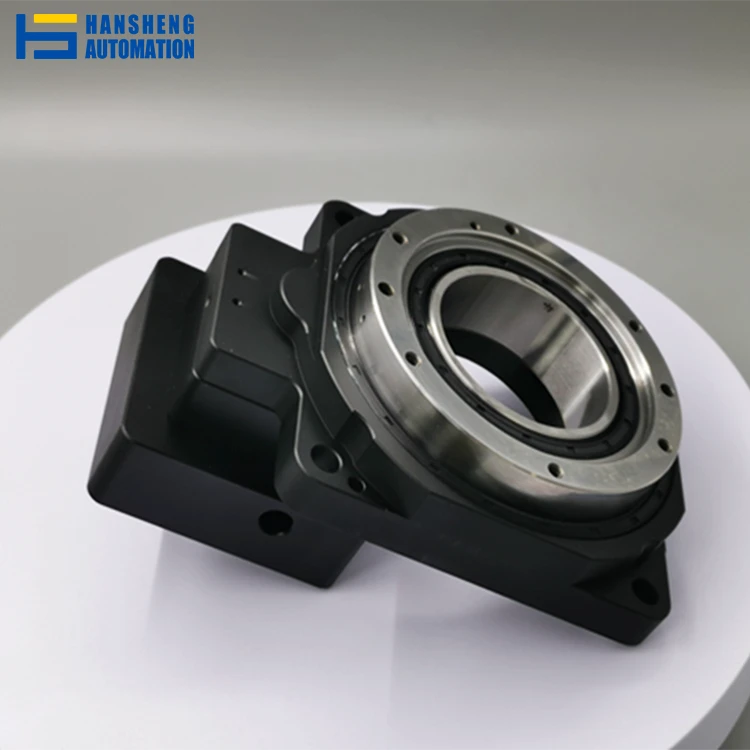

hollow reducer

Mae manteision lleihäwr gwag ym maes roboteg a chynhyrchu awtomataidd yn cael eu hadlewyrchu'n bennaf yn y tair agwedd ganlynol:

Cywirdeb uchel a dibynadwyedd uchel

Mae gan y lleihäwr gwag nodweddion gwahanu mewnol ac allanol, a all osgoi problemau megis jamio a llosgi a achosir gan ffrithiant ac amhureddau ym mhroses drosglwyddo'r lleihäwr, er mwyn sicrhau cywirdeb uchel a dibynadwyedd uchel.

Strwythur gwag

Mae strwythur mewnol y lleihäwr gwag yn wag, a all drosglwyddo rhannau mecanyddol neu biblinellau trwy'r diamedr mewnol gwag, gan ei gwneud yn fwy addas ar gyfer anghenion technoleg robot.

Arbed gofod

Gall y lleihäwr gwag ganiatáu i'r robot osgoi trwy ganol y lleihäwr, a thrwy hynny arbed lle gosod.

Gosodiad am ddim

Yn ogystal â gosodiad llorweddol, gellir gosod y llwyfan cylchdroi hefyd yn fertigol neu wyneb i waered, ac mae ystod dylunio'r ddyfais yn ehangach.

Allbwn uchel ac anhyblygedd uchel

Mae allbwn Bearings rholer croesi'r llwyfan cylchdroi yn defnyddio Bearings rheiddiol ac echelinol i gyflawni llwyth uchel ac anhyblygedd uchel.

Lleoliad manwl uchel-heb adlach

adlach-rhad ac am ddim, dannedd helical helical, malu dannedd helical peiriant, a modwlws gêr mawr i gyflawni trorym uchel. Y cywirdeb lleoli dro ar ôl tro yw ±5 eiliad, a gall y segmentiad ongl mympwyol fodloni'r rheolaeth ddigidol na all y holltwr ei gyflawni, ac mae'r cywirdeb lleoli yn debyg i gywirdeb modur DD.

Mae ein cwmni yma i'ch helpu chi bob cam o'r ffordd! Rydym yn cynnig gwasanaethau dewis am ddim ac atebion wedi'u teilwra i ddiwallu'ch anghenion unigryw. P'un a oes gennych heriau prosiect penodol neu ddim ond angen arweiniad, mae ein tîm ymroddedig wedi ymrwymo i ddarparu'r ateb perffaith i chi.

Mae'r canlynol yn achos dethol o ddetholiad model a berfformiwyd gennym ar gyfer cwsmer Indiaidd, ac roedd y cwsmer yn fodlon iawn â'n dewis.

Amodau gwaith:

Pwysau llwytho: 210kg

Agorfa wag: Dim llai na 140mm

Cyflymder allbwn: 15rpm

Dull gosod: gosodiad llorweddol

Modelau a argymhellir:

HRT350JS-L2-24-110-145-M8

drawing

PARAMETER

1. Yn gyntaf oll, mae angen i ni bennu diamedr y trofwrdd (wyneb gweithio'r cwsmer), cyflymder, llwyth disg, ac ati, gyda'r paramedrau hyn, gallwn ddewis y model bras, cyfrifo'r torque, syrthni, cymhareb cyflymder, pŵer y modur paru, gwall cywirdeb, ac a yw'r gwerth ffactor diogelwch neilltuedig yn bodloni gofynion y defnydd.

2. Mae'r llawdriniaeth fel a ganlyn: dewiswch faint y trofwrdd yn ôl maint y workpiece, a lleihau'r ystod dethol yn ôl maint y trofwrdd; Yn ôl y cyflymder, y trorym trosglwyddo, dewisir y gymhareb lleihau; Yn ôl y modd gosod, dewiswch y modd lleoli; Yn ôl gofynion yr amodau gwaith, dewisir y cywirdeb.

3. Yn ôl y data cyfatebol, megis y torque gofynnol (T), caiff ei gyfrifo trwy luosi swm y torque llwyth a achosir gan rwystr ffrithiant a'r trorym cyflymu a achosir gan foment o syrthni gan y ffactor diogelwch:

Trorym gofynnol T=(trorym llwyth [Nm] + torque cyflymiad [Nm] * ffactor diogelwch)

Os na chadarnhawyd y model sydd ei angen arnoch, rhowch y wybodaeth ganlynol i ni, bydd ein peiriannydd yn cyfrifo ac yn gwirio'r model.

1) Pwysau llwytho

2) Diamedr y trofwrdd

3) cyflymder uchaf. Neu faint o eiliadau i gylchdroi faint o raddau?

4) Unrhyw lun neu lun o'ch cais?

5) Gosodiad llorweddol, fertigol neu ataliad?

1, Dylai'r Bearings rholer nodwydd mewnol gael eu hatal rhag rhwd a'u profi am rwd fel mater o drefn.

2, Cadwch yn glir o wrthdrawiadau a llywio'n glir o redeg ar draws y cydrannau cysylltu yn y cynulliad.

3, Gwnewch yn ofalus ei fod yn cysylltu â'r ochr llwyth.

4, Defnyddiwch fenig i atal cylchdroi siafft cyswllt uniongyrchol rhwng dwylo a gwrthrychau tramor eraill.

5, Er mwyn atal difrod, peidiwch byth â dadosod ac ailosod y da.

6, Gwiriwch a yw'r model a'r llwyth cynnyrch yn ategu ei gilydd. Rhoi'r gorau i ddefnyddio'r siafft fewnbwn dros dro os oes unrhyw lithro yno.

7, Meddyliwch am seiniau. Pe bai sŵn anarferol amlwg yn codi, dylid rhoi'r gorau i ddefnyddio, ymchwilio i ffynhonnell y sŵn, a diystyru a yw sgriwiau'n rhydd.

Llinell ymgynnull awtomataidd:gorsaf gludo cylchdroi ar gyfer batris ffôn symudol sy'n defnyddio reducer HRT-85. Mae sianel wag yn gadael i bibellau rwber a cheblau signal basio drwodd. Ar 30 rpm, mae'r manwl gywirdeb lleoli yn llai nag 1 munud arc, ac mae'r gwyriad gludo yn llai na 0.02 mm.

Effaith terfynol robot:Mecanwaith ar gyfer gafael a chylchdroi robot cydweithredol, wedi'i wneud o leihäwr HRH-120 a modur servo 400W. Gall y robot godi pethau â phwysedd aer trwy sianel wag sy'n pwyso dim ond 3.5 kg, sy'n ddigon ysgafn i'w faich.

Offer profi manwl gywirdeb:Mae tabl arolygu PCB amlochrog yn sicrhau bod y lens archwilio a'r bwrdd bob amser o fewn 0.01 mm i'w gilydd.

Offer meddygol:Bwrdd cydosod cylchdro pwmp trwyth sy'n defnyddio lleihäwr HRTZ-200 gyda sianel wag ar gyfer ceblau gradd feddygol. Mae ganddo radd amddiffyn IP65 sy'n ei gwneud hi'n ddiogel ar gyfer defnydd ystafell lân, ac mae lefel y sŵn yn Llai na neu'n hafal i 60 dB, sef yr hyn sydd ei angen ar offer meddygol.

C: A fydd rhedeg y gerau o dan lawer o straen am amser hir yn eu gwisgo allan? Beth ellir ei wneud i atal hyn?

A: Pan gaiff ei ddefnyddio'n gywir, nid yw'r ddyfais hon yn gwisgo'n ormodol gan fod ei gerau wedi'u cryfhau (tair gwaith yn fwy gwrthsefyll traul na gerau arferol) ac mae ganddi ddyluniad "preload + iro film". Er mwyn cadw pethau rhag blino, cadwch y pethau hyn mewn cof: Gwiriwch y saim bob tri mis a pheidiwch byth â rhedeg y peiriant heb iro. Dylai'r llwyth gwirioneddol fod yn llai nag 80% o'r swm graddedig.

C: A all weithio gyda moduron stepiwr? A fydd hyn yn newid y cywirdeb?

A: Mae'n gweithio'n berffaith gyda moduron stepiwr, ond y modur ei hun sy'n cael yr effaith fwyaf ar drachywiredd (gallai moduron stepiwr golli camau). Modur servo (rheolaeth dolen gaeedig gyda chywiro gwall) sydd orau os oes angen trachywiredd mawr. Mae moduron servo 30% i 50% yn fwy cywir wrth eu lleoli na moduron stepiwr, yn enwedig pan fyddant yn symud yn araf (Llai na neu'n hafal i 5 rpm) neu pan fydd y llwyth yn newid.

C: Sut alla i atal y biblinell rhag rhwbio yn erbyn wal fewnol y twll gwag pan fyddaf yn ei osod? Mae tair ffordd o wella pethau:

A: Er mwyn atal ffrithiant, rhowch lewys sy'n gwrthsefyll traul (fel PTFE) o amgylch y biblinell.
Rhowch gylchoedd canllaw (y gall y gwneuthurwr eu newid) ar ddau ben y twll gwag i ddal y biblinell yn ei lle.
Gwnewch yn siŵr bod diamedr cyffredinol y biblinell yn llai na neu'n hafal i 70% o ddiamedr y twll gwag (er enghraifft, dim ond pibell 42mm y gall twll 60mm ffitio), fel bod digon o le ar gyfer byffro.

C: Sut alla i drwsio synau rhyfedd neu broblemau gyda chywirdeb?

A: Dilynwch y camau hyn i ddatrys problemau:
Defnyddiwch fesurydd torque i wirio am orlwytho (mesurwch y trorym allbwn gwirioneddol);
Gwiriwch i weld a yw'r modur a'r lleihäwr yn consentrig (rhediad rheiddiol Llai na neu'n hafal i 0.02mm);
Tynnwch y capiau pen a chael arbenigwr i wirio'r gerau am faw neu draul.
Y rhan fwyaf o'r amser, mae hyn oherwydd gwyriad crynodedd neu ddim digon o iro, y gellir ei drwsio trwy wneud addasiadau.
